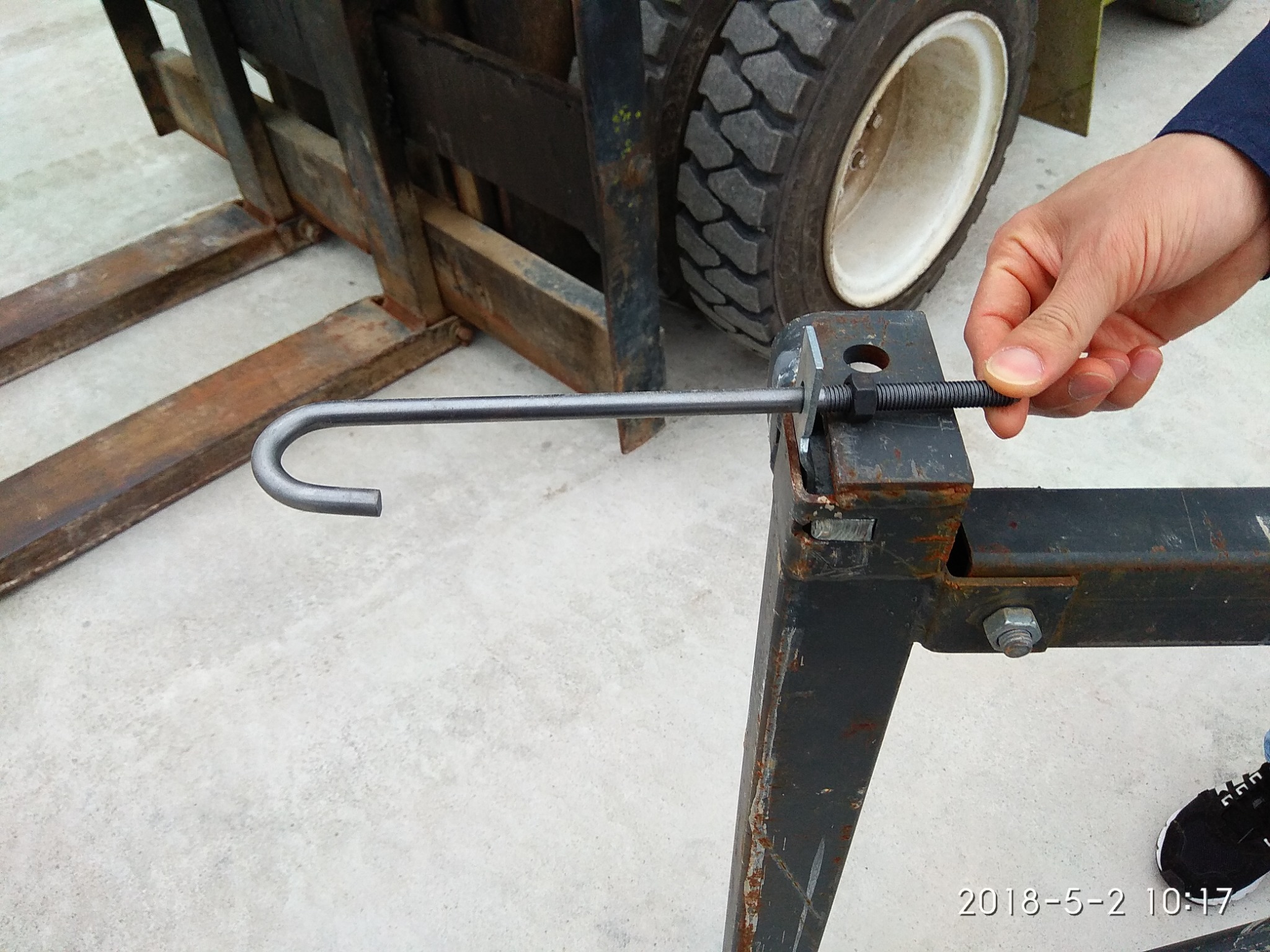

절곡행거, 행거플레이트, 까치발, 멀티동바리의 결합 구조와 시공 개념을 상세도 및 샘플 사진으로 설명합니다.
콘크리트 거더 상면에는 노출 철근이, 강재 거더 상면에는 스터드볼트가 존재합니다. 절곡행거는 이 노출 구조물에 걸리는 J형 체결 부재이며, 행거플레이트 상부 홀에 조립되어 상부 고정 시작점을 형성합니다. 행거플레이트 하부는 상·하 펀칭 구조로 되어 있어 쐐기를 이용해 까치발 또는 멀티동바리와 결속됩니다.
멀티동바리는 거더와 거더 사이에 설치되는 중앙부 지지 장치입니다. 아우터 파이프 안에 이너 파이프가 삽입되는 구조로 제작되어, 현장 거더 간격에 따라 길이를 조절할 수 있습니다. 까치발은 마지막 거더와 같이 한쪽만 지지 가능한 외측 구간에 적용되며, 대각재 중앙부의 좌·우 나사 구조를 통해 길이와 각도를 세밀하게 맞출 수 있습니다.
이 시스템은 교량 슬래브 타설을 위한 거푸집 지지 구조를 현장 조립성 중심으로 구성한 것입니다. 시공 조건이 서로 다른 현장에서도 상부 체결, 하부 지지, 각도 조절, 길이 조절이 모두 가능하도록 설계되어 있습니다.
